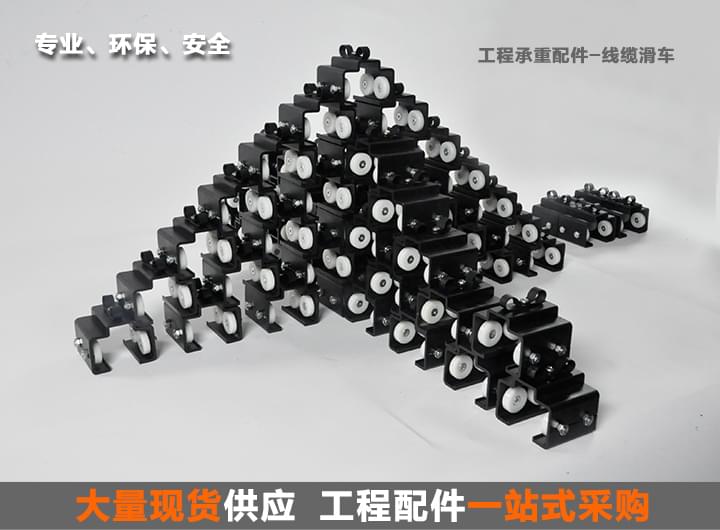

电缆滑车

电缆滑车

 又称电线滑车、线缆滑车,是演播室灯光工程中必不可少的工程配件。演播室灯具使用轨道安装方式时,电缆滑车用于固定电源线和信号线,避免线缆杂乱,同时可以在铝合金轨道上左右滑动。KEMLED 珂玛电缆滑车其材质为铸钢材质,结实耐用,承重力强;滑轮部分使用的是ABS工程塑料,滑动时无噪音,轻巧。

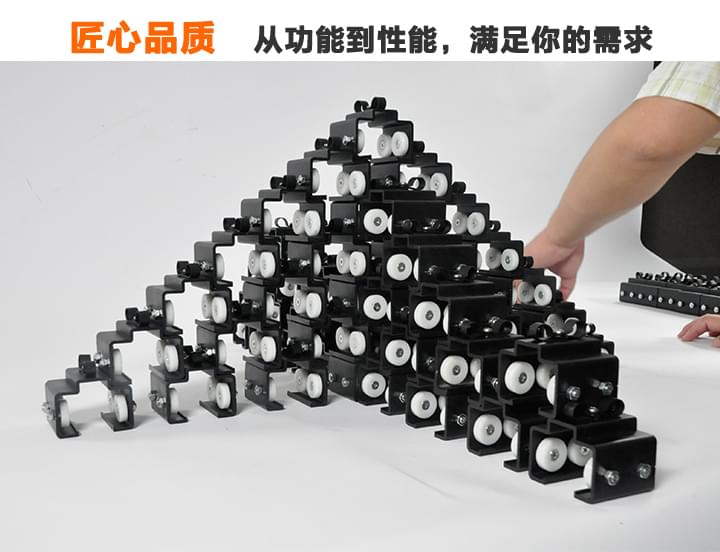

KEMLED 珂玛电缆滑车,匠心品质


1、结构设计描述:滑车体+高强度尼龙轴承+连接轴+钥匙环

2、滑车体材料为高强度铝合金(6063-T3)控制的型材,颜色为铝合金本色。具有造型简洁,自重轻、滑动顺畅等特点。

3、安全性能好,滑车体和高强度轴承连接后,螺母一端采用永久性铆接方法,用不脱口;滑车体型材的特殊结构设计,使滑车不可能脱离轨道,能绝对保证室内人员的安全。

4、所有轴承、外镶塑料尼龙,大大减少了滑车移动时和轨道摩擦所产生的噪声。

5、功能:主要用来固定电缆,在电缆从电缆线槽到灯具直接根据需要更多点布置,使演播室内部更加整洁,各种滑车在滑动时也更加顺畅。

6、适用于各类中、小型新闻演播室、摄影室等场所。

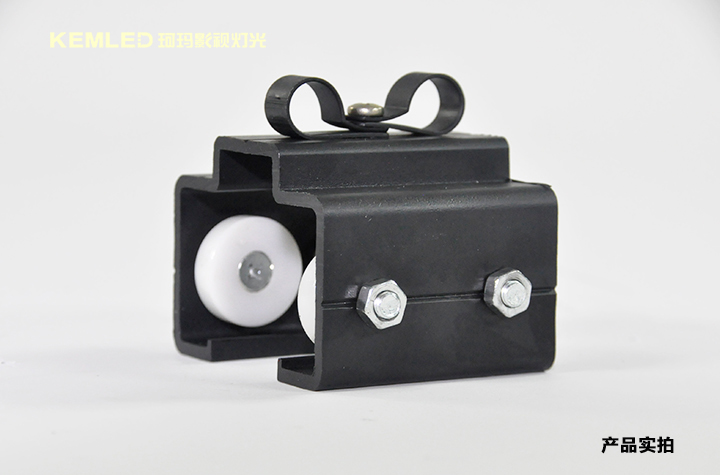

KEMLED 珂玛电缆滑车实拍图


产品细节

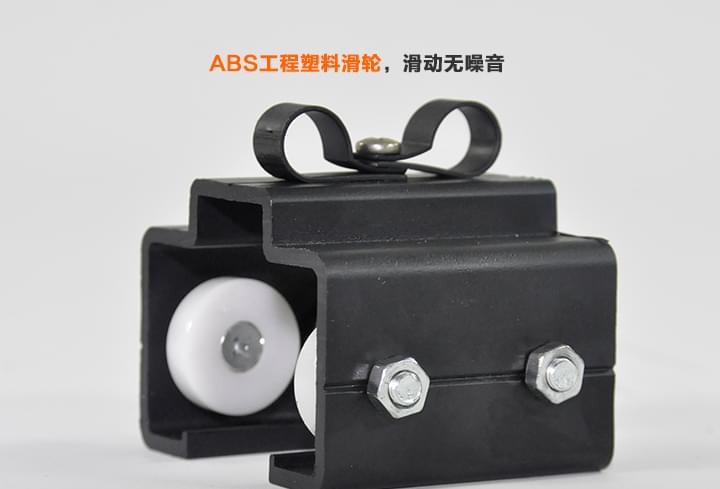

ABS工程塑料滑轮

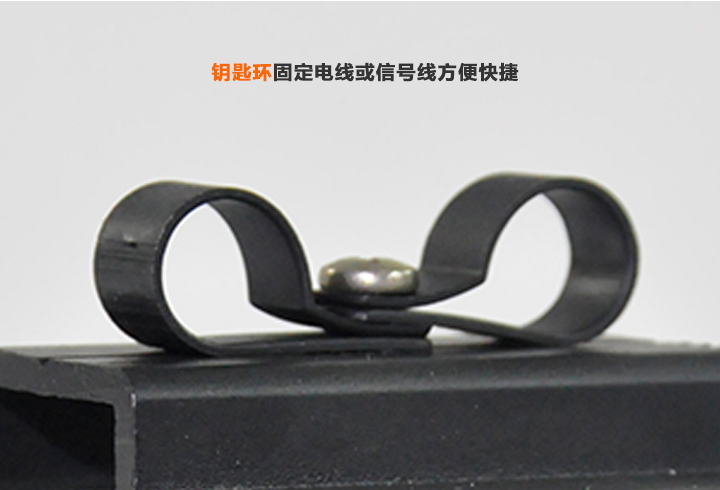

钥匙环固定电线和信号线


安装方式

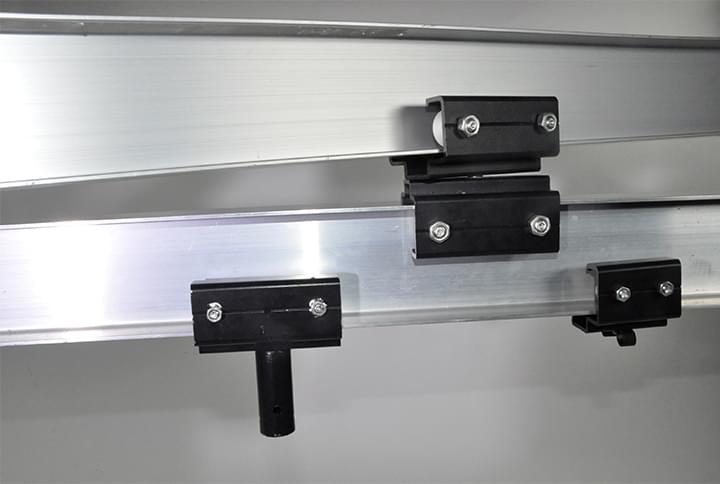

电缆滑车安装方式


安装方法:

1、固定轨固定于房间顶部;

2、滑动轨使用万向器与固定轨链接;

3、电缆滑车安装与滑动轨上;

4、电源线和信号线穿过电缆滑车钥匙环。

PS:电缆滑车与灯具滑车数量比通常为1.5:1:1。

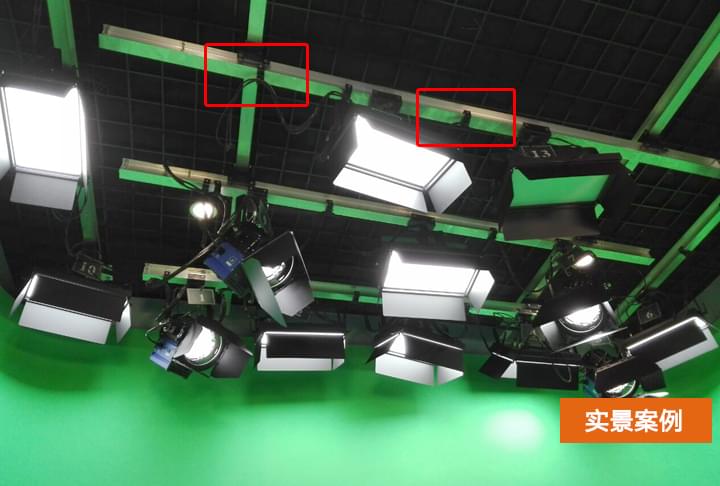

线缆滑车安装实例图


工程安装配件

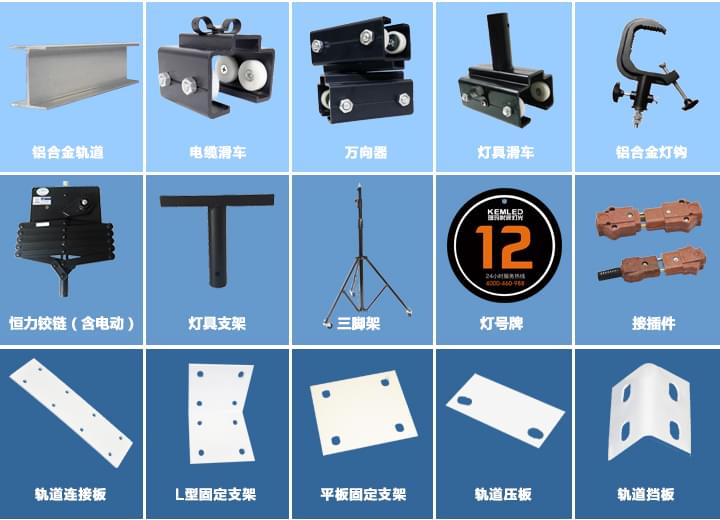

演播室灯光工程配件


方管固定支架:用于承托铝合金轨道和和灯具,其材质为铸钢,尺寸为长15cm×宽15cm×高7cm,铸钢厚度为0.5cm,结实耐用,承重能力强,单个承重50-100KG 四个承重在500-600KG。

铝合金轨道:高品质路型材,经过氧化镀膜,实现每路灯光前后、左右移用,规格:60×80×5MM,可吊挂恒力吊杆、万向器、灯具滑车、电缆滑车等承重滑动设备。多点承重,单点可承重80kg。

轨道压板:铸钢材质,用于固定轨道,与方管固定支架搭配使用,长15cm×宽7cm×厚0.5。

方管延长管:用于连接上下两个方管固定支架,长度根据房间层高选择,最长长度为3米,材质为0.5mm厚度的铸钢,承重能力强。

万向器:铸钢和铝合金材质,轮子由纯钢打造。用于吊挂滑动轨道、让轨道实现前后、左右移用及各方向的转动。

灯具滑车:其材质使用3.5mm铸铁,结实耐用,承重能力强(20KG);轮子为ABS工程塑料,平滑无噪音。用于吊挂灯具,使灯具在轨道上滑动。

电缆滑车:其材质使用3mm铸铁,结实耐用,承重能力强(5KG);轮子为ABS工程塑料,平滑无噪音。用于吊挂电缆,使电缆在轨道上滑动。

灯具支架:铸铁材质,承重30KG;分固定长度和可伸缩长度,可根据现场情况选择。

铝合金灯钩:铝合金材质,结实耐用,承重能力强(30—60KG);分为灯具灯钩(带丝)和恒力铰链灯钩(带柱)。

恒力铰链:优质铝型材,进口合金弹簧钢,经久耐用。通过灯具滑车连接到铝合金轨道上,实现悬吊灯具,可使灯具上下拉伸。可承重2-15Kg,有遥控电动伸展和手动拉伸两种类型可选。长度1/1.5/2/2.5/3/3.5/4/4.5/5米可选。

轨道防撞板:使用ABS材质,强度高、韧性好。其作用是防止轨道上的灯具滑落,安装在铝合金轨道两头,使用6×30的螺丝固定。

轨道线夹:其材质为ABS材质,强度高、韧性好,轻轻一压即可卡住,固定线缆,走线美观。

灯号牌:优质双色板,表示灯的数量以及位置,尺寸:15cm×15cm。

调光杆:不锈钢,滑动轨道以及滑动灯具,尺寸:2/3/4/m。

三脚架、地灯支架:铸铁材质带轮,承重20-30KG。地面低点承托灯具。

备注:另还有专业电缆线提供以及其他演播室所需设备和材料 如:影视蓝箱漆、绿箱漆、幕布、演播桌、非编操作台、调光台、硅箱、吸声材料等一系列相关产品和设备,只有你想不到的,没有我们做不到的,一切尽在珂玛影视灯光。
