漆、金属面等，可按客户要求选择木皮及油漆颜色。
吸音薄毡——颜色为黑色，黏贴在吸音板背面，具有防火，吸音的性能。
板条宽度——128mm或可按照客户要求订做。
板条长度——最长2440mm或可按客户要求订做。
允许公差——宽度为0.1MM，长度为2MM。
拼 版——板条长边根据实际需要做成90度角的企口和凹口来拼接。

槽木吸音板适用范围
   适用于歌剧院、影剧院、录音室、录音棚、播音室、试音室、商务办公厅、电视台、电台、多功能厅、会议室、演播厅、音乐厅、钢琴房、大礼堂、体育馆、大型娱乐城、酒店、KTV、高级别墅或家居生活等对声学要求较严格的场所。

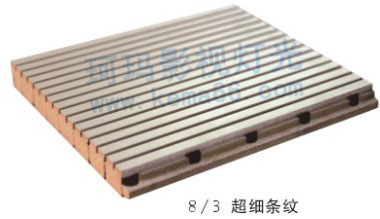

产品规格 允许公差：宽度为±0.11mm，长度为±2mm。 宽度：128mm   长度：2440mm   厚度：12mm、15mm、18mm 型号 2面1槽：59/5、60/4    3面2槽：40/3、38.5/4    4面3槽：28/4、29/3    6面5槽：18/3、17/4    8面7槽：13/3、14/2    16面15槽：8/3、7/4

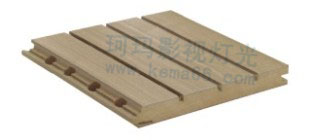

图1 普通基材	图2 环保基材	图3 防火基材
图4 两层复合板	图5 五层复合板	图6 三层复合板

常规型号13/3 穿孔率12%	常规型号14/2 穿孔率8%	常规型号28/4 穿孔率7.5%

（蓝线）25cm厚吸声棉

（红线）50cm厚吸声棉


槽木吸音板的特点
1、科技产业——多种材质根据声学原理，合理配合，具有出色的降噪吸音性能，对中、高频吸音效果尤佳。
2、艺术产品——既有天然木质纹理，古朴自然；亦有体现现代节奏的明快亮丽的风格，产品的装饰性极佳，可根据需要饰以天然木纹、图案等多种装饰效果，提供良好的视觉享受。
3、环保产品——所有材料符合国家环保标准，甲醛含量极低，产品还具有天然木质的芳香，公司还可根据客户需要订做E0级零甲醛木质吸声板。
4、安全防火——具有槽木吸音板最高的防火等级B1。这点己通过国家权威部门检测通过。
5、防霉防潮——吸音板的基材全部采用经过特殊处理的高密度防霉防潮板，以确保产品的防霉防潮性能。
6、安装简易——标准化模块设计，采用插槽、龙骨结构，安装简便、快捷。
7、工业生产——改变传统建筑材料粗放型生产，用全自动计算机控制设备，大规模标准化生产，即提高生产能力，也能保证产品质量。

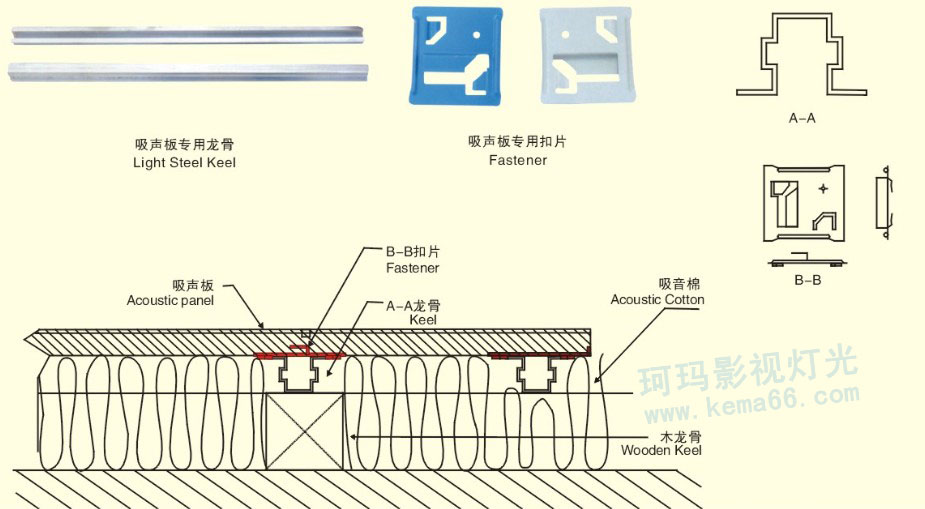

槽木安装方法（铝质龙骨）

INSTALL METHOD

安装前的存放要求 存放木质吸声板得仓库要求密封和防潮， 在安装木质吸声板前，必须先将包装箱 打开至少达48小时以上，以便产品达到 与安装场所相一致的环境特性。 墙面用吸声板安装方法 1、先将轻钢龙骨暗转到墙面； 2、贴墙轻钢龙骨的立面尺寸18×26×3000mm（厚0.8mm）， 分割间距为600mm； 3、将尺寸为45×38×0.5mm的扣片安装在龙骨和吸声板之间；

4、覆盖吸声板背面的玻璃棉：厚度25-100mm、密度36KG每
立方米、宽度与长度为600×1200mm。

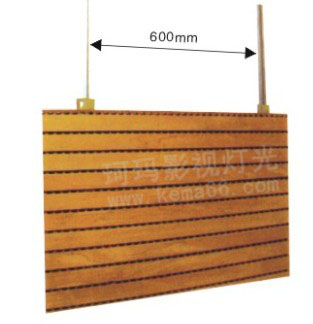

		天花吊顶专用吸声板安装方法
注意事项（墙面） 1、龙骨架格栅之间推荐按选用的间距为600mm； 2、多块木质吸声板在板与板组合安装时，板头与板头之间至少要留出3mm的空隙； 3、如果吸声板从地面开始按横式安装，则长面的凹口要朝下安装并用扣片锁紧，一块接一块在将其他吸声板安装上去。		1、将吸声安装在龙骨上； 2、轻钢龙骨的里面尺寸为18×26×3000mm； 3、用金属套购（直径为4mm）悬吊轻钢龙骨； 4、将吸声板安装到吊顶龙骨架上，再用45×38mm的扣片夹稳； 5、在吸声板上覆盖吸声玻璃棉，规格为厚度25-100mm，密度36Kg/平方米，长度尺寸1200×600mm; 6、悬吊用的金属套钩长度有：250mm、500mm、1000mm、1500mm、2000mm。


温馨提示：如果使用木龙骨安装方式，可以接在槽木拼接处打抢钉即可，不必按上述要求加装扣片。

工程效果图

PROJECT EFFECT

槽木吸音板工程案例（图一）


槽木吸音板工程案例（图二）

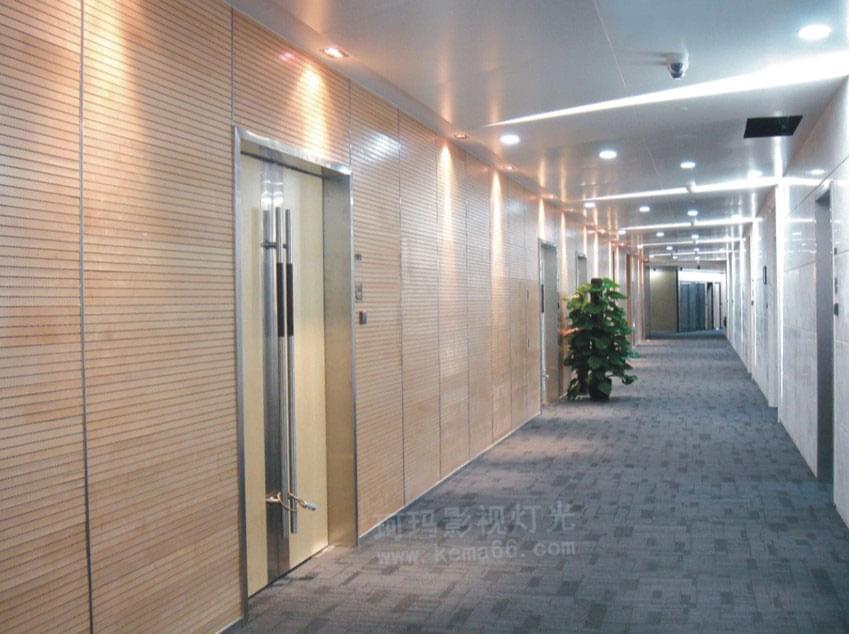

槽木吸音板工程效果图（图三）


直接龙骨	阳角龙骨	阳角直拼
