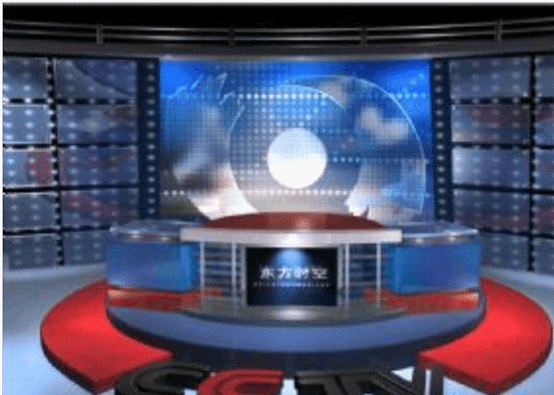

虚拟演播室、演播室灯光设计方案
发布时间:2012-11-05 10:37:00 文章来源:武汉珂玛影视灯光 阅读量:-

  该演播室景区布光以三基色柔光灯为主,为节约成本及满足使用功能,该演播室采用40X40的方管制作而成的固定灯光架吊挂灯具。采用40X40方管制作而成的灯光架不仅满足该演播室的布灯需求,且外观简洁美观。
  灯具的配置:以三基色柔光灯具为主,彻底解决演播室内温度过高的现状;再配部分小功率热光源聚光灯,可使布光达到更加清晰的效果。灯具均采用铝合金型材,重量轻、散热性能好;反光器采用进口高质量镜面铝板制作,大大提高了光效。




二、 演播室主要技术指标:
1.演播室的光源色温为:3050±150。K。
2.演播室的显色指数:Ra>85。
3.演播室的照度:演播区内综合光的垂直照度≥2000LX。
4.演播室灯光对供电要求:交流三相四线380V/220V50hz
5.演播室、调光控制室所用电源电缆、动力电缆、控制电缆及工作照明线缆、全部采用阻燃电缆,设计施工均符合消防规范要求。
6.全部灯具可以任意调整,位置互换,扩大了布光用灯的空间


三、 布光的总体思路
1.灯具的要求:灯光系统是建立在新型的三基色柔光灯的基础之上的,这种灯发光均匀、阴影小、发热少、色温恒定而均匀,光布在主持人脸上自然而逼真。此种灯满足了高清新闻演播室对光线的基本要求。
2.区域布光:在高清新闻演播室,为了增强节目的真实性,活泼性,主持人都会有一定的活动区域,因此,对前景(主持人)布光必须进行区域布光。
3.立体布光:传统的新闻类演播室一般都运用三点式布光原理就能满足电视灯光的要求,而高清新闻演播室技术采用的是色键器消蓝技术进行抠蓝处理,因此,要消除蓝色对前景(主持人)的影响就必须要有立体布光的理念。
4.照度的要求:高清新闻演播室的照度不同于传统演播室,它要求前景与蓝背景照度达到一定光比,追求光照的一致性。另外,高清新闻演播室栏目的灵活性、电子背景的多样性也要求照度必须满足不同栏目、不同电子背景的需要。
5.面光方面:原新闻演播室的面光布得较低平,主持人身上会产生的初级阴影。抠蓝处理通过计算机后,此阴影将会被色键器的蓝消除电路消除,从而影响输出的前景(主持人)的图像质量。高清新闻演播室不应根据实际调整,因为如果使用不当,可能出现投影环境的逻辑错误,而出现实际光源与虚拟光源的不一致性。
6.逆光方面:传统的布光原则是逆光强于主光,从而凸现主持人鲜明的轮廓,增强空间立体感。高清新闻演播室必须注意逆光的合理使用。太强的逆光,会破坏蓝幕色调的一致性,影响计算机抠蓝效果;而不用逆光或逆光太弱,则前景(主持人)象贴在电子背景上,很死板。因此,逆光的合理使用能很好地体现人与场景的关系,从而加强纵深感,增强三维立体效果。
7.侧光方面:高清新闻演播室必须加侧光。因为系统中的色键器采用蓝色消除电路,由蓝幕反射光作用于主持人衣物边缘上的蓝色调将被蓝色消除电路去除,出来的主持人边缘变黑。因此必须加侧光以消除主持人衣物边缘上的蓝色成分。
8.折散光方面:尽量避免主持人服饰的反射光、透明类道具所产生的折射光对蓝幕的影响,蓝幕上的高亮点会造成合成图像的背景部分出现雾状影像。
9.白平衡方面:注意避免蓝幕反射光对白平衡的影响。白平衡调整得不好,会造成掩膜信号电平变低和前景物体颜色失真



四、技术支持

1

吊挂系统选用固定吊架系统(包括:固定灯架、灯钩等部件)。灯具吊挂系统

2

灯具以三基色柔光灯具为主,避免演播室内温度过高

电压:Ac220V 50/60Hz
镇流器:采用进口欧斯兰产品
色温:3200K

规格:(RGB)36X4,36*6

光源:36W三基色灯管

功率:4管:144W,6管:216W

平均照度:4管:912Lux(2米距离),6管:1164Lux(2米距离)

3

灯具均采用进口组件,性能稳定,反光板采用进口铝材。

4

灯管选用进口欧司朗品牌,其显色指数大于85,无热辐射,色温稳定,布光均匀,无交叉阴影,寿命可达10000小时。

5

配合部分小功率热光源聚光灯,使布光达到更加清晰的效果。

名称:冷光聚光灯

色温:3200K

透射式柔光灯

规格:1000W

电压:220V 5%

光源:1KW石英泡

功率:1KW

6

灯具均采用铝合金型材,重量轻、散热性能好

7

灯具反光器采用进口高质量镜面铝板制作。

8

16路调光台:

1) 有交叉换场功能;

2) 设分点控和集点控;

3) 有加点控和特效点控两种效果且亮度可调;

4) 可随意改变走灯总亮度、每步的亮度,可随时改变;

5) 集控设两场,交替使用两个集总控杆可实现交叉换场功能;

9

阻燃柔性专用电源电缆:
国家消防认证达到B类资格!同芯阻燃热塑性弹性体绝缘及护套摄影光源软电缆,柔软性好,耐磨高,容量大,阻燃性能好,特别适用于演播厅,硅箱电源,灯光照明电源。

10

设计指标

光源色温为:3200±150。K。

显色指数:Ra≥90;

演播区内综合光的垂直照度≥1200Lx;

演播室灯光对供电要求:交流三相五线380V/220V 50Hz

演播室灯光总功率:30KW
