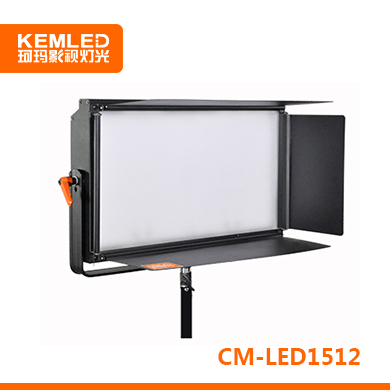

【图冠】CM-LED1512功率120W演播室LED影视平板灯-交直流两种供电方式

产品分类: LED演播室平板灯
产品简介: CM-LED1512是【KEMLED珂玛】2008年最早推出的一款演播室专用LED平板灯,功率120W,色温5600K和3200K可选,可选配加装扣板,交流220V供电和摄像机电池16.8V供电两种方式, DMX512调光和手动调光, 适合做主持人面光,以及外拍补光,3米拍摄距离,照度高达1500LUX,进口柔光扩散板,光线柔和亮而不刺眼,上市至今,返修率小于1%,最受用户欢迎和信赖的一款产品,性能稳定,超长寿命,无风机自然散热, 采用美国科锐(CREE)LED作发光体,大面积矩阵发光, Ra≥92色彩还原性好、色温误差小于±150K、3年质保,性价比最高的一款产品。
订购热线: 4000-460-988
正在加载...


  CM-LED1512数字化平板柔光灯代替了传统的三基色冷光灯,采用先进的设计和加工工艺,外表采用高强度铝型材定制而成,配合现代感的流行线外型设计,使其外观整齐亮丽。设有LED显示屏控制DMX编码及灯体功能选择,内置抗干扰电路,其结构完善紧密,内置电子调节灯泡亮度,可随时调节灯泡亮度。适用于电视台新闻演播室虚拟演播室会议室学术报告厅电教室等需要专业拍摄的场合。并且灯泡具备频闪功能,可以用于歌舞厅的士高以及夜总会表演等场合。

适用范围

  由1512颗美国科锐(CREE)LED灯珠组合而成,发光效率高,可形成大面积发光矩阵,显色指数高,色还原好,配有高透光率亚克力柔光板,光输出柔和、均匀,无有害红外线,紫外线,无眩光,无闪烁,不刺眼。自然散热,环保节能,超长寿命5万小时(每天使用10小时,可以用13年),运行费用低,比传统的三基色冷光灯节能50%,节约线材等优点。


1、价格:LED灯天生可调光与可调光三基色灯相比价格相差无几;
2、寿命:LED使用寿命5万小时(每天使用10小时,可以用13年)而三基色灯1万小时之后需要更换灯管,不实惠;
3、温度低:LED灯采用自然风冷散热,持续点亮5小时,温升不超过25°;
4、更环保、节能:不要更换灯珠,终身使用;
5、省线材:灯具信号线可在15台灯内进行串联。



注:该灯具需要配备LED数字化平板柔光灯调光台,控制信号为DMX512(1990版)。

LED演播室灯具CM-LED1512国际知名品牌LED小灯珠


LED演播室灯具CM-LED1512自然风冷散热


 LED演播室灯具CM-LED1512标准配件


标准配件:灯体一个(含三芯电源插座,灯弓,旋钮,型号标签,说明书,合格证),吊柄一个,三芯电源插头一对,三芯卡侬头一对,遮飞一套;
备注:外挂式黑壳,选配:三脚架

配件使用说明

LED影视平板灯CM-LED1512配件使用说明
三芯卡侬头:主要用于MDX512信号的输入,输出,使用时用户可根据需求自行配制任何尺寸长度信号线,信号线要求RVV线2×0.5mm2(加屏蔽线);
电源插头:用于电源输入、输出,使用时用户可根据需求自行配制任何长度电源线,电源线要求ZR线2×1.5mm2;
遮飞:用于灯具的聚光及光源照射面积控制;
吊柄:属于承重设备,用于灯具安装。


技术参数:

 产品名称:LED影视平板灯

 型  号:CM-LED1512

 品  牌:KEMLED(珂玛影视灯光)

 额定功率:120W

 灯体重量:5.6kg

 颜  色:黑色

 外  形:长方形

 外壳材质:大型铝型材

 灯珠数量:1512颗 美国科锐(CREE)

 出光角度:120度

 显色指数:Ra≥92

 使用寿命:50000小时

 色  温:3200K/5600K (±150K)

 额定电压:AC 100-240V    50/60Hz

 通道数量:1个通道

 工作温度:-20℃至50℃

 存放温度:-20℃至60℃

 调光功能:0%至100%无极调节

 冷却系统:对流散热(自散热无风扇)

 操  作:数码显示管控制地址码和相对照度

 信号线:三芯卡侬头输入,三芯卡侬头输出

 控制协议:DMX512(1990版)调光和主机调光控制两种

 链接方式:信号线in/out,电源线in/out,DC16.8V直流摄像机电池供电

 灯体尺寸:482×290×75mm(灯体),592×320×85mm(外框),440×250mm(发光面积)

 照  度:2811LUX/1M、908LUX/2M、513LUX/3M、325LUX/4M、221LUX/5M、155LUX/6M、52LUX/10M


工程安装使用配件

铝合金轨道:高品质路型材,经过氧化镀膜,实现每路灯光前后、左右移用,规格:60*80*5MM,可吊挂恒力吊杆、万向器、灯具滑车、电缆滑车等承重滑动设备。多点承重,单点可承重80kg。
万向器:铸钢和铝合金材质,轮子由纯钢打造。用于吊挂滑动轨道、让轨道实现前后、左右移用及各方向的转动。
灯具滑车:纯钢打造和铝合金材质,实现每路灯光左右滑动,吊挂灯具。铝合金材质承重20KG铸钢材承重20KG。
电缆滑车:纯钢打造和铝合金材质。轮子由纯钢打造。用于走电缆线,让电缆线不再杂乱无章。铸钢材质承重5KG,铝合金材质承重4KG。
铝合金灯钩:纯钢打造和铝合金材质,用于承挂灯具。承重30—60KG。
灯具支架:铸钢铁材质,承重30KG,长度可以根据现场实际情况加工制作。
恒力铰链:优质铝型材,进口合金弹簧钢,经久耐用。通过灯具滑车连接到铝合金轨道上,实现悬吊灯具,可使灯具上下拉伸。可承重2-15Kg,有遥控电动伸展手动拉伸两种类型可选。长度1/1.5/2/2.5/3/3.5/4/4.5/5米可选。
三脚架、地灯支架:铸铁材质带轮,承重20-30KG。地面低点承托灯具。

平板固定支架:铸钢材质,单个承重50-100KG 四个承重在500-600KG,用于承托铝合金轨道和和灯具。可现场加工制作。
轨道连接板:铸钢材质,连接轨道。固定轨道用。长15cm×宽15cm×厚0.5cm。
L型固定支架:铸钢材质,单个承重50-100KG 四个承重在500-600KG,用于承托铝合金轨道和和灯具,高15cm×宽15cm×长15cm×厚0.5cm。
轨道挡板:铸铁材质,用于轨道边缘档灯具以防灯具滑掉。
轨道压板:铸钢材质,用于固定轨道,长
15cm×宽7cm×厚0.5

调光杆:不锈钢,滑动轨道以及滑动灯具,尺寸:2/3/4/m。
灯号牌:优质双色板,表示灯的数量以及位置,尺寸:15cm×15cm。
接插件:胶木材质,方便电线接头与接头的连接和转换。规格:10/16/32/A。

备注另还有专业电缆线提供以及其他演播室所需设备和材料 如:影视蓝箱漆、绿箱漆、幕布、演播桌、非编操作台、
调光台、硅箱、吸声材料等一系列相关产品和设备,只有你想不到的,没有我们做不到的,一切尽在珂玛影视灯光。

Led平板柔光灯简易使用说明书

   一、后面板图解说明


使用说明图



   二、操作说明

  按菜单键可在’KEMA’、’dmx’、’ligh’、’colo’、’run’5个菜单中选择;

  按却换/进入键可以进入相应菜单的子项,且有多个子项的按此键进行子项之间的却换;

  减键和加键进行数值的加减和功能的设置;

  在参数设置好后,按菜单键退出此菜单并将参数记忆;



   三、Led显示功能对照表

序号

菜单

子项/显示

功能说明

1

KEMA



公司标示

2

DMX

Dxxx

设置dmx地址 xxx表示地址数

加、减键操作

3

Ligh

Lxxx

设置灯的发光亮度

加、减键操作

4

Colo

Cxxx

设置色温

加、减键操作

5

Run

HOST

设置为主机模式(由按键设定亮度)

SLAV

设置为从机模式(接收DMX信号)


   Dmx512通道说明

序号

功能

说明

1通道

总调光

0---255线性由暗到亮

2通道

调色温

0--255线性由低到高




   四、操作

   1、主机模式按键调亮度

   A、按菜单键4次,显示RUN;

   B、按却换/进入键,显示HOST或SLVE;

   C、按加、减键,显示HOST;

   D、按菜单键退出;

   E、按菜单键2次,显示LIGH;

   F、按却换/进入键,显示Lxxx;

   G、按加、减键可以调节亮度;


   2、从机模式用控制台调节亮度

   A、按菜单键4次,显示RUN;

   B、按却换/进入键,显示HOST或SLVE;

   C、按加、减键,显示SLVE;

   D、按菜单键退出;

   E、按菜单键1次,显示DMX;

   F、按却换/进入键,显示dxxx;

   G、按加、减键可以调节地址;

   H、按菜单键退出,可以用控制台调光;


    五、技术指标

   1、工作电压: AC220v 50Hz

   2、最大功率  <120w< font="">

   3、照度    3m距离>1500 LUX

   4、色温    3200k/5600k 可选择

   5、温升    << font="">30℃
